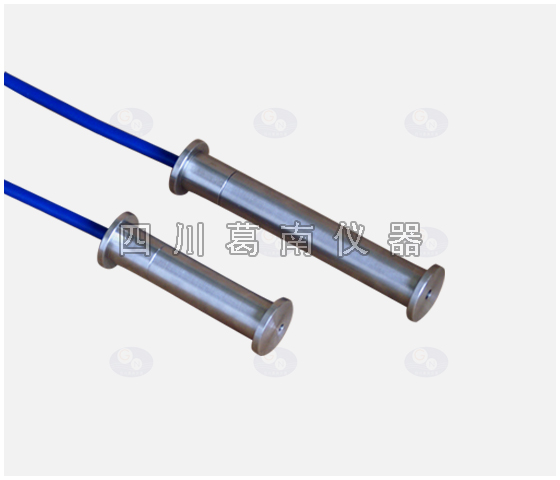

    当betwayapp应变计测量出现故障时,可用万用表检查应变计芯线间的电阻值,其正常状况红、黑芯线电阻值通常为300Ω左右;绿、白芯线电阻值在温度25℃时应为3kΩ左右;红、黑线对绿、白线或对屏蔽线(裸线)间绝缘电阻值应﹥50MΩ(测量绝缘电阻时可使用100V 直流兆欧表,万用表测量绝缘电阻应用MΩ档,其值应为无穷大∞)。
    1测量

       测量betwayapp应变计先将测量线连接VW-102型振弦读数仪,将各色夹子对应连接上应变计的输出电缆, 黑、红测频率,白、绿测温度。betwayapp应变计内附有智能识别芯片,其内存贮有该应变计的编号、系数K、温度修正系数b等信息。用读数仪测量时会自动将识别信息读出,顺序存入读数仪内,通讯给计算机,方便快速统计计算及查询,使测量实现人工智能无纸化操作。

        工程现场多支应变计电缆被意外挖断,用读数仪测量一遍,自动识别出每支应变计所对应的编号及身份信息。
    2 应变计故障排查
        当betwayapp应变计测量出现故障时,可用万用表检查应变计芯线间的电阻值,其正常状况红、黑芯线电阻值通常为300Ω左右;绿、白芯线电阻值在温度25℃时应为3kΩ左右;红、黑线对绿、白线或对屏蔽线(裸线)间绝缘电阻值应﹥50MΩ(测量绝缘电阻时可使用100V 直流兆欧表,万用表测量绝缘电阻应用MΩ档,其值应为无穷大∞)。
    3 电缆故障排查
           betwayapp应变计电缆接长通常用型号为YSPT-4水工专用观测电缆,其电缆电阻值约为45Ω/km左右。

    3.1 用万用表测量(黑、红芯线)的电阻值:正常情况为300Ω左右,再加上电缆电阻值。
       a) 如果电阻测值正常,可能应变计损坏或进水;
       b) 如果电阻测值非常大或无穷大,电缆可能断路;
       c) 如果电阻测值非常小,电缆可能是短路。
         其表现为读数仪测量不出频率值。
    3.2 用万用表测量(白、绿芯线)的电阻值:正常情况在温度25℃时应为3kΩ左右,再加上电缆的电阻。
       a) 如果电阻测值正常,请检查读数仪及其测量连接线;
       b) 如果电阻测值非常大或无穷大,电缆可能是断路;
       c) 如果电阻测值非常小,电缆可能短路。
         其表现为读数仪测量不出温度值。
    3.3 用100V 直流兆欧表或万用表测量应变计芯线(红、黑线对地线,白、绿线对地线,红、黑线对白、绿线)的电阻,其测值如果很小(﹤5MΩ),可能电缆接头进水短路。
          其表现为读数仪测量正常,MCU-32自动测量单元测量频率值可能会引起测值不稳,测量温度值将比正常值偏低10~20℃左右。

    4 读数仪测值不稳
       a) 将屏蔽线并接到读数仪测量线的黑线夹子上;
       b) 可能电缆接头处进水,将其剪掉,重新连接;
       c) 确定应变计的频率范围,正确选择读数仪的激励类型;
       d) 确定应变计的电阻基值,正确选择读数仪的电阻基值;
       e) 检查附近是否有干扰源,如电机、发电机、天线或交流动力电缆,远离上述干扰源。
    5 其它
         betwayapp应变计安装就位前、后应及时测量频率和温度值,根据应变计编号和设计编号作好记录并存档,特别注意保护应变计信号引出电缆。
